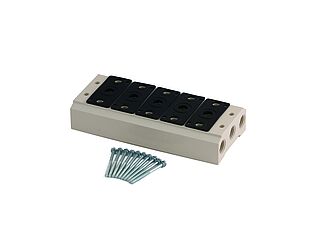

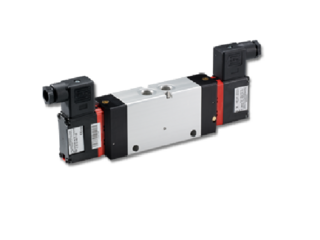

Ventile sorgen für das Umschalten der Aus- bzw. Einfahrbewegung eines Zylinders. Unsere Ventile können als Einzelventile oder in Batteriebauweise eingesetzt werden. Die stabile Bauweise aus einer speziellen Aluminiumlegierung macht unsere Ventile enorm widerstandsfähig.

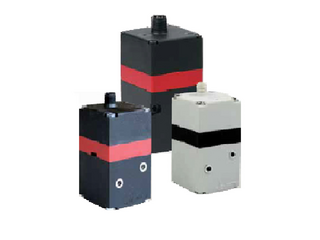

Die piezogesteuerten Proportionalventile der Baureihe Tecno sind 3-Wege-Druckventile und verfügen über eine integrierte elektronische Druckregelung sowie einen Drucksensor am Ausgang. Damit kann ein pneumatischer Ausgangsdruck in Abhängigkeit eines elektrischen Steuersignals (Sollwert) geregelt werden. Der Drucksensor misst dabei den aktuellen Ausgangsdruck, die Elektronik regelt ihn mit einer hohen Genauigkeit und Dynamik – bei geringer Leistungsaufnahme. Dies ermöglicht eine prozessabhängige Druckeinstellung über eine Anlagensteuerung.
Extrem niedrige, elektrische Leistungsaufnahme (keine Eigenerwärmung)
Regelung ab 0 bar (Vakuumausführung verfügbar)
Hohe Druckregel-Stabilität
Die Basiskomponente für viele Medizintechnik-Applikationen.
Eigenschaften:

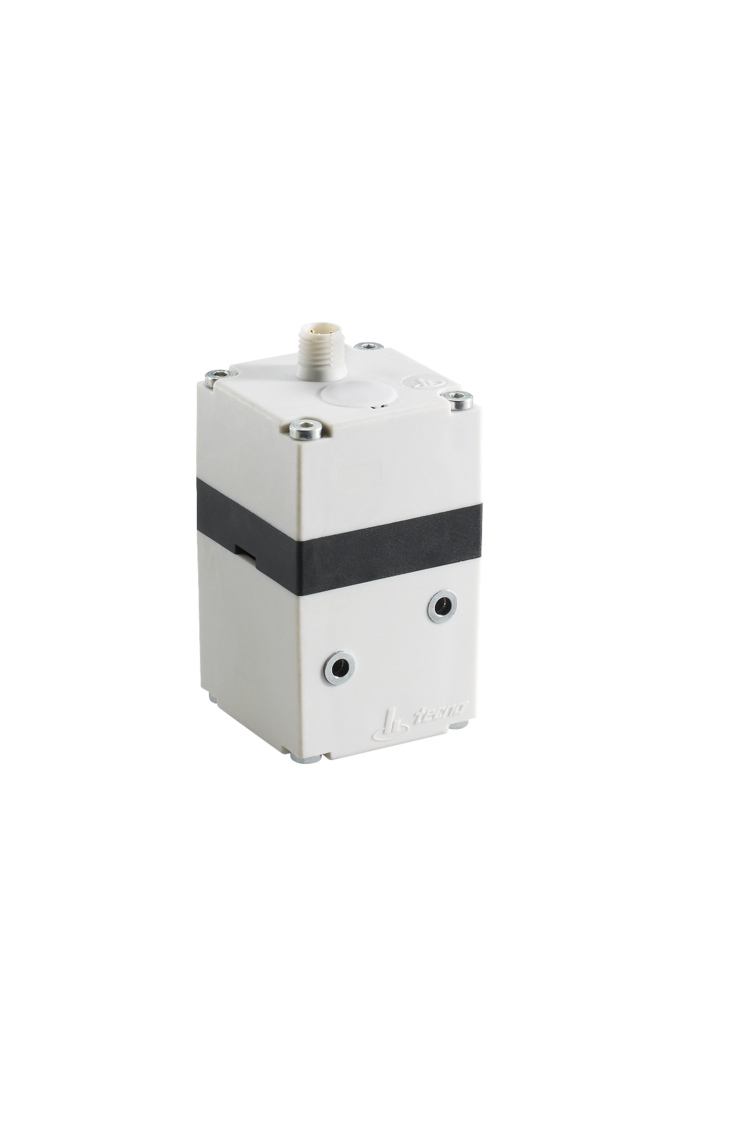

Der Tecno easy ist der Einstieg in das Produktportfolio der piezogesteuerten Proportionalventile.
| Merkmale | |
|---|---|
| Funktion | 3-Wege-Proportional-Druckregelventil |
| Dynamik | < 20 ms |
| Genauigkeit | besser 2,5 % |
| Reaktionszeit | < 20 ms |
| Elektrische Leistungsaufnahme | max. 0,4 W |
| Druckregelbereich(e) | 0 bis 8 bar |
| Durchfluss | bis 350 l/min |
| Druckschalterfunktion | nicht integriert |
| Schutzart | IP 30 |
| Elektrische Ansteuerung | |
| Versorgung | 24 V DC |
| Sollwerteingang | 0...8 VDC |
| Istwertausgang | - |
| Anschluss elektrisch | M8x1 |
Weitere Informationen und technische Daten finden Sie hier in der Produktübersicht.

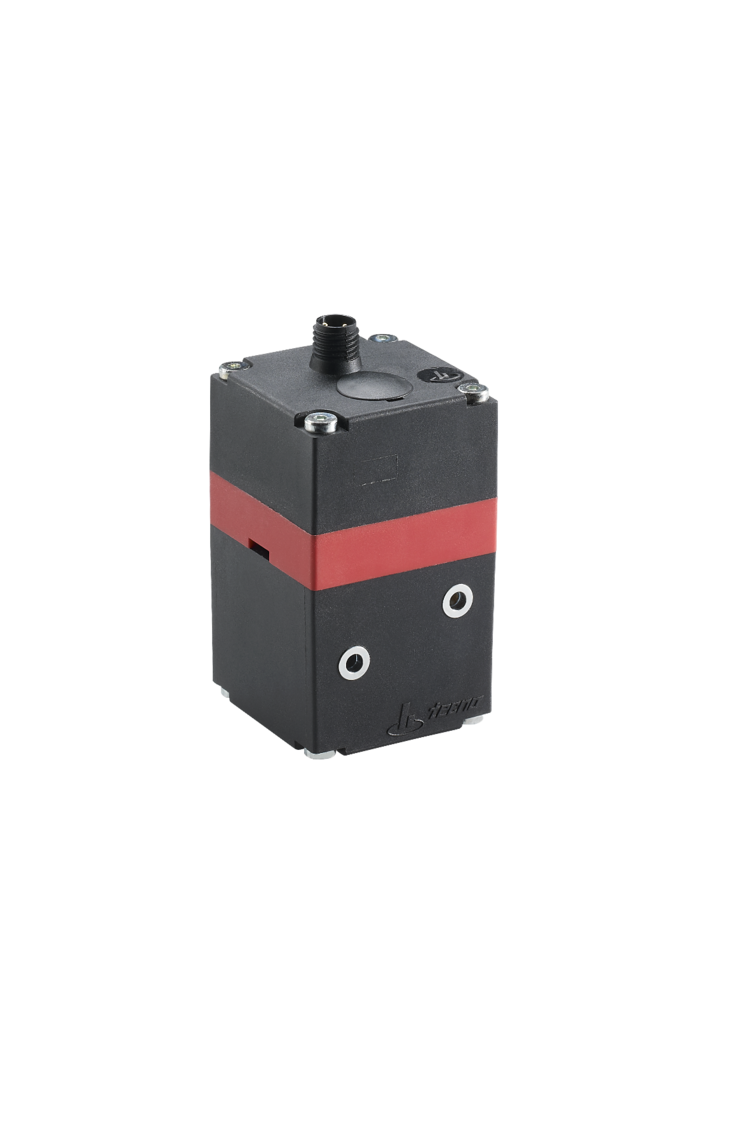

Die Variante Tecno basic steht für gehobene Ansprüche in punkto Leistungsdaten.
| Merkmale | |
|---|---|
| Funktion | 3-Wege-Proportional-Druckregelventil |
| Dynamik | < 7 ms |
| Genauigkeit | besser 0,5 % |
| Reaktionszeit | < 7 ms |
| Elektrische Leistungsaufnahme | max. 0,4 W |
| Druckregelbereich(e) | 0 bis 8 bar |
| Durchfluss | bis 350 l/min |
| Druckschalterfunktion | nicht integriert |
| Schutzart: | IP 30 |
| Elektrische Ansteuerung | |
| Versorgung | 24 VDC, 4 mA, (12 VDC auf Anfrage) |
| Sollwerteingang | 0...10 VDC, 0..8 VDC, 4 bis 20 mA (Zweileitertechnik) |
| Istwertausgang | 0...10 VDC |
| Anschluss elektrisch | M8x1 |
Weitere Informationen und technische Daten finden Sie hier in der Produktübersicht.
Das 3-Wege-Proportionalventil Tecno plus ist die leistungsfähigste Variante der piezogesteuerten Proportionalventile von HOERBIGER. Es nimmt mit einem Druckregelbereich von bis zu 10 bar und einer Durchflusskapazität von bis zu 1.600 l/min eine Ausnahmestellung ein.
| Merkmale | |
|---|---|
| Funktion | 3-Wege-Proportional-Druckregelventil |
| Dynamik | < 10 ms |
| Genauigkeit | besser 0,5 % |
| Reaktionszeit | < 10 ms |
| Elektrische Leistungsaufnahme | max. 0,8 W |
| Druckregelbereich(e) | 0 bis 16 bar, Vakuum: -1 bis +6 bar |
| Durchfluss | bis 1.600 l/min |
| Druckschalterfunktion | integriert |
| Schutzart | IP 65 (Abluft gefasst) |
| Elektrische Ansteuerung | |
| Versorgung | 24 V DC |
| Sollwerteingang | 0 bis 10 V, 4 bis 20 mA |
| Istwertausgang | 0 bis 10 V |
| Anschluss elektrisch | M12x1 |
Weitere Informationen und technische Daten finden Sie hier in der Produktübersicht.
