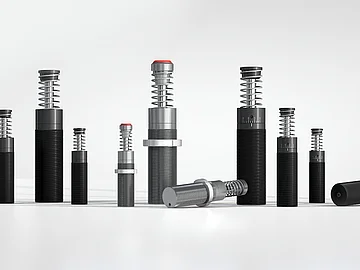

Industriestoßdämpfer

Industriestoßdämpfer

Schwere Industriestoßdämpfer

Schwere Industriestoßdämpfer

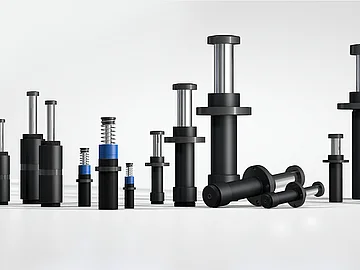

Sicherheitsstoßdämpfer

Sicherheitsstoßdämpfer

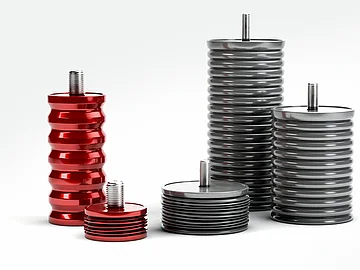

Crash Dämpfer

Crash Dämpfer

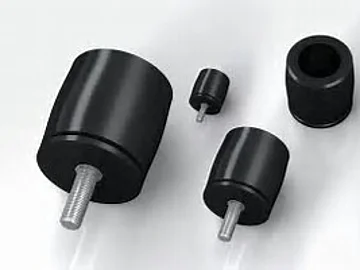

Strukturdämpfer TUBUS

Strukturdämpfer TUBUS

Stoßdämpfungsplatten

Stoßdämpfungsplatten

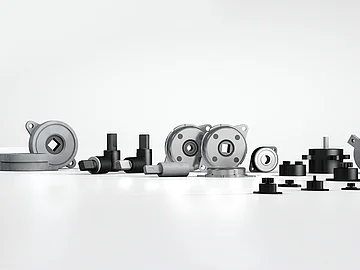

Rotationsbremsen

Rotationsbremsen

Vorschub- Ölbremsen

Vorschub- Ölbremsen

Vorschub- Ölbremsen

Die wartungsfreien, einbaubereiten Präzisionsölbremsen sind geschlossene, hydraulische Elemente, die mit einer Präzisionsdrossel reguliert werden. Dabei erfolgt die Einstellung der Vorschubgeschwindigkeit von außen durch Verdrehen des Einstellsegmentes. Die auch in vielen ACE Stoßdämpfern bewährte Rollmembrane dient als dynamisches Dichtelement für eine hermetische Abdichtung sowie als Volumenausgleich der Kolbenstange und Rückstellelement.

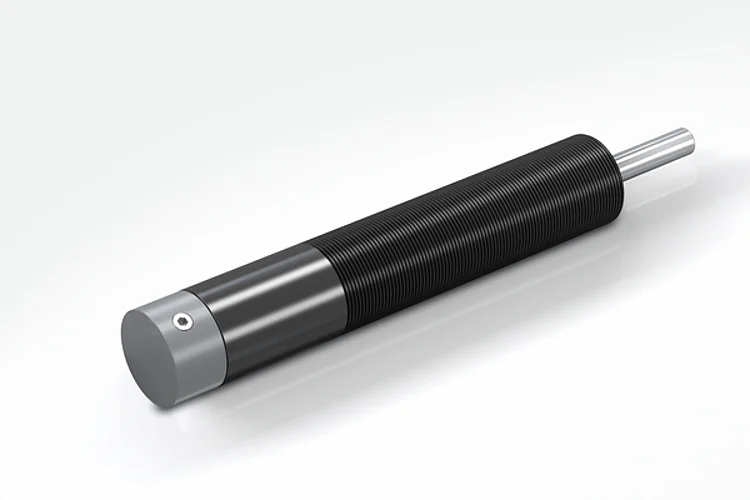

VC25

Merkmale:

  • Zur Feinregulierung von Vorschubgeschwindigkeiten
  • Einstellbar
  • Druckkraft: 30 N bis 3.500 N
  • Hub: 15 mm bis 125 mm
  • Ausführung F = Ø 23,8 mm ohne Gewinde FT = M25x1,5 mit Gewinde
  • Kolbenstangendurchmesser: Ø 8 mm
  • Vorschubgeschwindigkeit/Druckkraft min.: 0,013 m/min. bei 400 N; max. 38 m/min. bei 3.500 N
  • Auffahrgeschwindigkeit: Bei v = 0,3 m/s max. zulässige Energie: ca. 1 Nm bis 55 mm Hub, ca. 2 Nm von 75 mm bis 125 mm Hub. Bei höherer Energie Stoßdämpfer vorschalten. Hohe Aufprallgeschwindigkeit vermeiden.
  • Einstellung feinregulierbar
  • Festanschlag Kundenseitig externe Festanschläge von 1 mm bis 1,5 mm vor Hubende vorsehen

Anwendungsbeispiele:

  • Handhabungsmodule
  • Linearschlitten
  • Automaten
  • Fördereinrichtungen
  • Dämpfungsregulierung

Weitere technische Daten finden Sie hier.

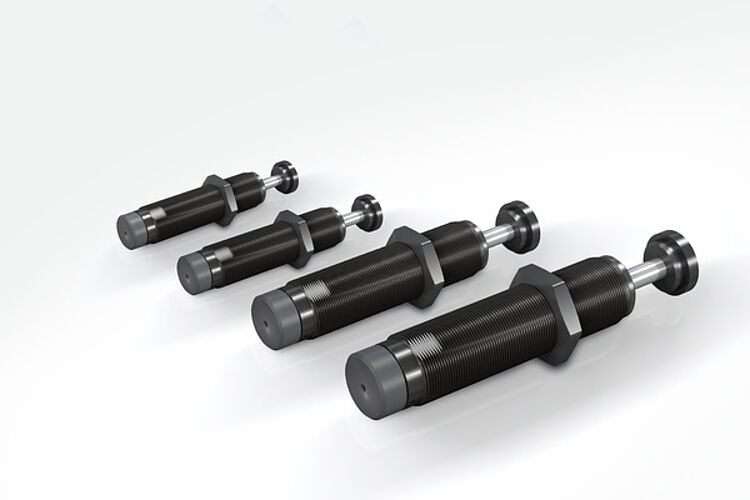

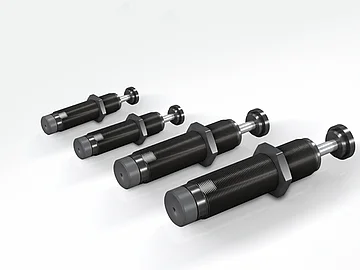

FA, MA, MVC

Merkmale:

  • Konzipiert für Anwendungen mit geringer Präzisionsanfordung
  • Einstellbar
  • Druckkraft 8 N bis 3.500 N
  • Hub 7 mm bis 40 mm
  • Ausführung Gewinde M8 bis M25
  • Auffahrgeschwindigkeit Bei v = 0,3 m/s max. zulässige Energie ca. 2 Nm. Bei höherer Energie Stoßdämpfer vorschalten. Hohe Aufprallgeschwindigkeit vermeiden.
  • Einstellung Harter Aufschlag am Hubanfang, Richtung 9 bzw. PLUS drehen. Harter Aufschlag am Hubende, Richtung 0 bzw. MINUS drehen.
  • Festanschlag integriert

Anwendungsbeispiele:

  • Handhabungsmodule
  • Linearschlitten
  • Automaten
  • Fördereinrichtungen
  • Dämpfungsregulierung

Weitere technische Daten finden Sie hier.
