Dämpfer

Stabilus Dämpfer sind in verschiedenen Baureihen erhältlich und ermöglichen eine präzise Auswahl und Abstimmung auf die jeweilige Applikation.

Strukturdämpfer TUBUS

Die äußerst erfolgreiche TUBUS-Serie von ACE ist eine ideale Alternative, wenn nicht punktgenau verzögert werden muss. In über 140 verschiedenen Ausführungen lieferbar, kommen die Strukturdämpfer zum Zuge, um Massen besonders unter extremen Einsatzbedingungen zu bremsen.

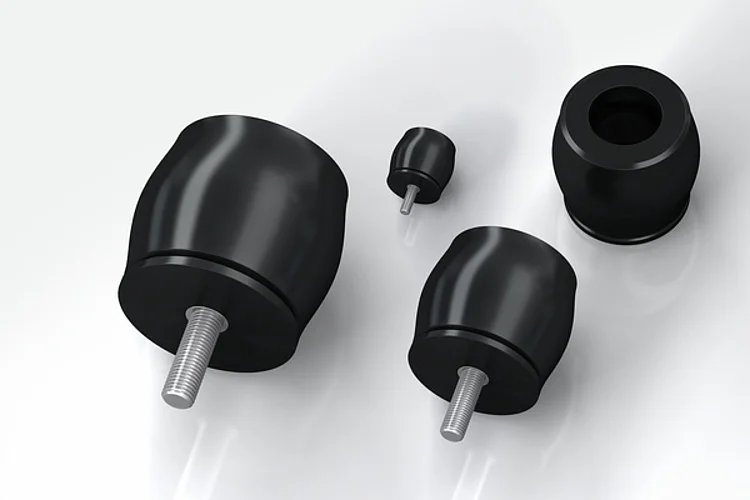

TUBUS TA

Merkmale:

  • Kompakte Bauform bei hoher Kraftaufnahme
  • Axial dämpfend
  • Energieaufnahme: 2 Nm/Hub bis 2.951 Nm/Hub
  • Maximaler: Hub 5 mm bis 48 mm
  • Energieabbau: 58 % bis 73 %
  • Dynamische Kraftaufnahme: 870 N bis 90.000 N
  • Zulässiger Temperaturbereich: -40 °C bis +90 °C
  • Baugröße: 12 mm bis 116 mm

Anwendungsbeispiele:

  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Schwenkeinheiten
  • elektromechanische Antriebe
  • Hydraulikgeräte
  • Förderanlagen
  • Krananwendungen

Weitere technische Daten finden Sie hier.

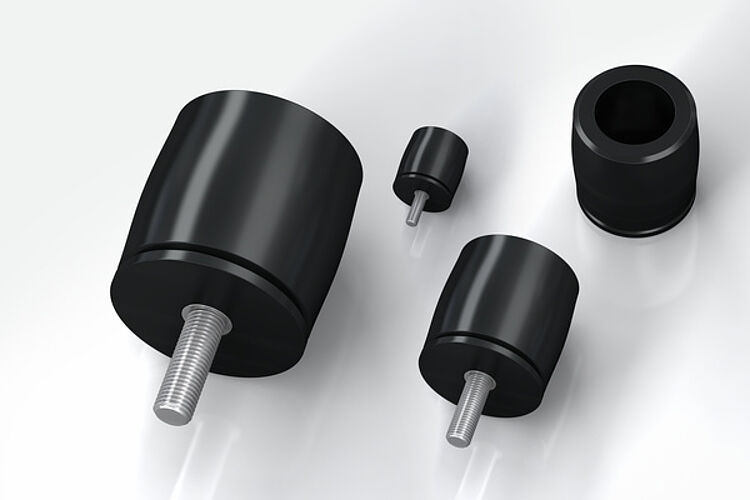

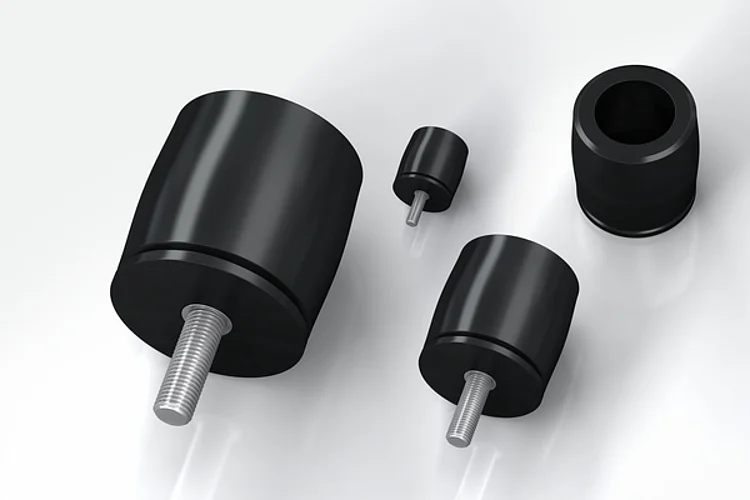

TUBUS TS

Merkmale:

  • Kompakte Bauform bei gleichmäßiger Verzögerung
  • Axial soft dämpfend
  • Energieaufnahme: 2 Nm/Hub bis 966 Nm/Hub
  • Maximaler Hub: 7 mm bis 56 mm
  • Energieabbau: 35 % bis 64 %
  • Dynamische Kraftaufnahme: 533 N bis 23.500 N
  • Zulässiger Temperaturbereich: -40 °C bis +90 °C
  • Baugröße: 14 mm bis 107 mm

Anwendungsbeispiele:

  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Schwenkeinheiten
  • elektromechanische Antriebe
  • Krananwendungen
  • Förderanlagen

Weitere technische Daten finden Sie hier.

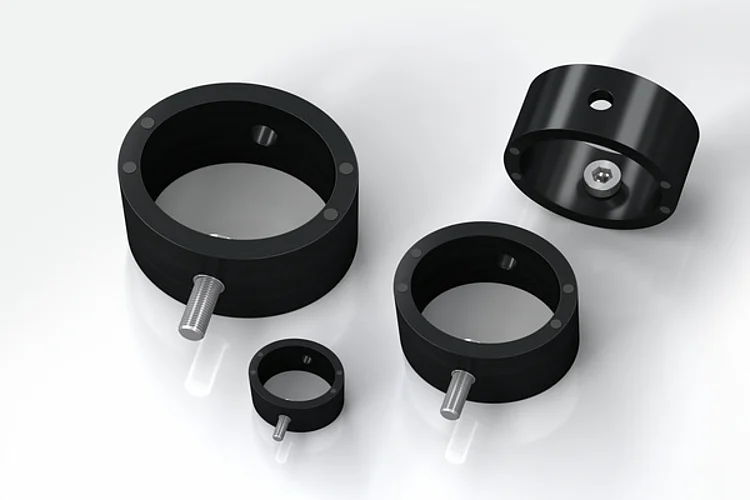

TUBUS TR

Merkmale:

  • Kompakte Bauform bei weicher Verzögerung
  • Radial dämpfend
  • Energieaufnahme: 1,2 Nm/Hub bis 146 Nm/Hub
  • Maximaler Hub: 17 mm bis 60 mm
  • Energieabbau 25 % bis 45 %
  • Dynamische Kraftaufnahme 218 N bis 7.500 N
  • Zulässiger Temperaturbereich -40 °C bis +90 °C
  • Baugröße 29 mm bis 100 mm

Anwendungsbeispiele:

  • Möbelindustrie
  • Sportgeräte
  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Stapelanlagen
  • elektromechanische Antriebe
  • Förderanlagen
  • Dockanlagen im Schiffsbau

Weitere technische Daten finden Sie hier.

TUBUS TR-H

Merkmale:

  • Kompakte Bauform bei weicher Verzögerung und hoher Kraftaufnahme
  • Radial dämpfend
  • harte Version
  • Energieaufnahme: 2,7 Nm/Hub bis 427 Nm/Hub
  • Maximaler Hub: 15 mm bis 56 mm
  • Energieabbau: 39 % bis 62 %
  • Dynamische Kraftaufnahme: 550 N bis 21.200 N
  • Zulässiger Temperaturbereich: -40 °C bis +90 °C
  • Baugröße: 30 mm bis 102 mm

Anwendungsbeispiele:

  • Möbelindustrie
  • Sportgeräte
  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Stapelanlagen
  • elektromechanische Antriebe
  • Förderanlagen
  • Dockanlagen im Schiffsbau

Weitere technische Daten finden Sie hier.

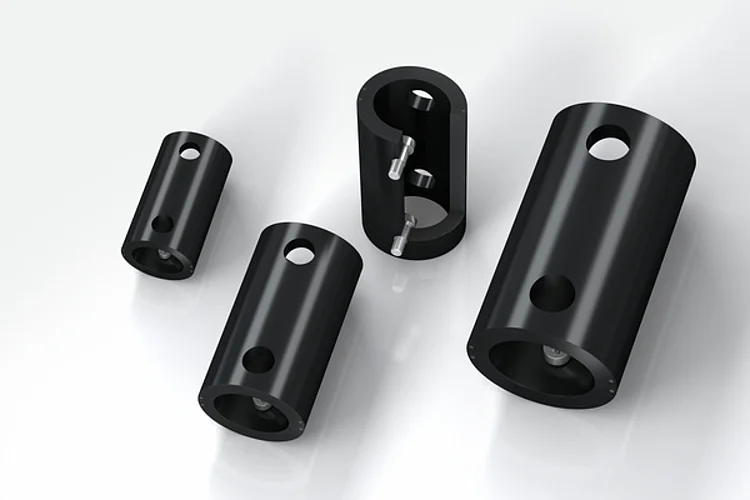

TUBUS TR-L

Merkmale:

  • Kraftpaket in langer Bauform
  • Radial dämpfend, lange Version
  • Energieaufnahme 7,2 Nm/Hub bis 10.780 Nm/Hub
  • Maximaler Hub 17 mm bis 108 mm
  • Energieabbau: 26 % bis 41 %
  • Dynamische Kraftaufnahme: 1.312 N bis 217.700 N
  • Zulässiger Temperaturbereich: -40 °C bis +90 °C
  • Baugröße: 29 mm bis 188 mm

Anwendungsbeispiele:

  • Off Shore Industrie
  • Agrarmaschinen
  • Anprallplatten
  • Förderanlagen
  • Stapelanlagen
  • Schiffsbau
  • Schaufeln oder Knickgelenke von Baumaschinen
  • Transportstraßen
  • Lade- und Hebevorrichtungen

Weitere technische Daten finden Sie hier.

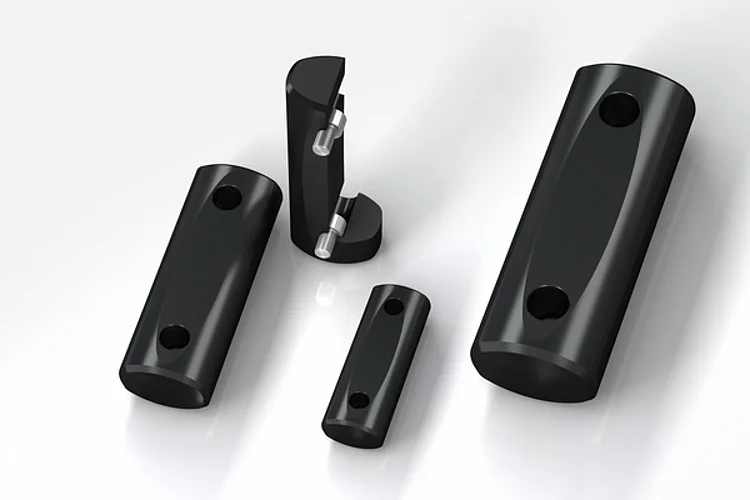

TUBUS TR-HD

Merkmale:

  • Kompaktes Kraftpaket im Vollmaterial
  • Radial dämpfend
  • Schwerlastversion
  • Energieaufnahme: 405 Nm/Hub bis 11.840 Nm/Hub
  • Maximaler Hub: 12 mm bis 44 mm
  • Energieabbau: 43 % bis 72 %
  • Dynamische Kraftaufnahme: 78.800 N bis 812.900 N
  • Zulässiger Temperaturbereich: -40 °C bis +90 °C
  • Baugröße: 42 mm bis 117 mm

Anwendungsbeispiele:

  • Off Shore Industrie
  • Agrarmaschinen
  • Anprallplatten
  • Förderanlagen
  • Stapelanlagen
  • Schiffsbau
  • Schaufeln oder Knickgelenke von Baumaschinen
  • Transportstraßen
  • Lade- und Hebevorrichtungen

Weitere technische Daten finden Sie hier.
